2026/08/04 愛知県東海市 個人様宅 POCワンケーブルカメラ設置の実例

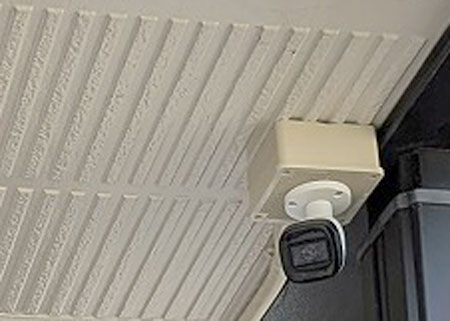

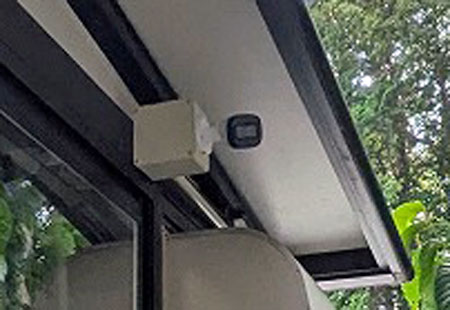

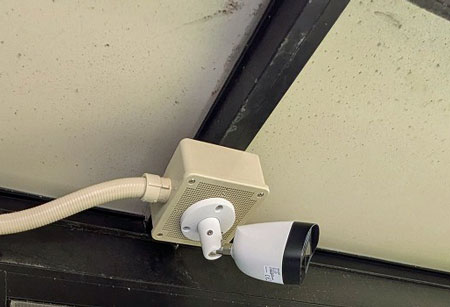

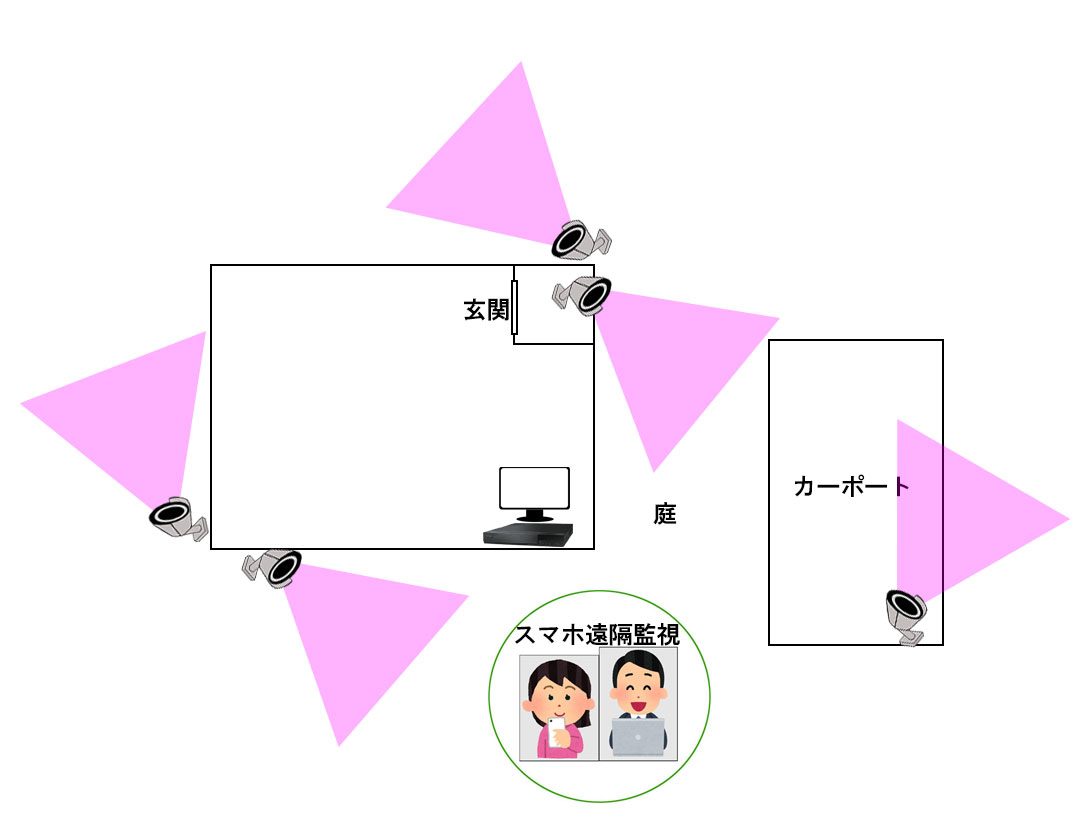

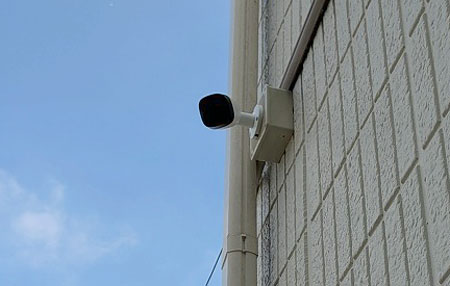

愛知県東海市の個人様宅へPOCワンケーブルカメラ5台の設置工事をさせていただきました。
家屋の外周全体の防犯と駐車場の防犯が主目的です。駐車場側は目の前の道路も多少映るように設置しました。
スマホで視聴できるよう遠隔監視設定も行いました。
設置工事させていただいた防犯カメラ
※納入当時の機器であり、現在はモデルチェンジしている可能性もあります
特徴
- 最大 5メガピクセル（16:9） 25fpsの出力
- CVI / CVBS / AHD / TVIの切り替え可能
- 2.8 mm 単焦点レンズ
- 最大30mの照射距離のIR（Smart IR）
- 内蔵マイク
- IP67等級の防水・防塵保護
- PoC（CVI）およびDC12V±30%に対応
| TSB-5F-POC 仕様 | |
| イメージセンサー | 1/2.7インチ 5メガピクセル CMOS |
| 最大解像度（H×V） | 2880 × 1620 |
| 最低被写体照度 | 【カラー】0.005 Lux（30IRE） 【白黒】0 Lux（照射器オン） |
| S/N比 | 65 dB を超える |
| 赤外線照射距離 | 最大 30 m |
| レンズ | 単焦点レンズ |
| 焦点距離 | 2.8mm |
| アイリス | F1.6（固定） |
| 画角 | 【水平】111°【垂直】58°【対角】132° |
| フレームレート | CVI：5M（25fps）、4M（30fps）、1080P（30fps） AHD：4M（30fps） TVI：4M（30fps） CVBS：960H |
| 解像度 | 【5M】2880×1620 【4M】2560×1440 【1080P】1920×1080 【960H】960×576、960×480 |
| 出力 | BNCポート（対応信号：CVI / TVI / AHD / CVBS）×1ポート |
| プライバシーマスク | オフ / オン（長方形で8エリアまで） |
| マイク機能 | 内臓マイク搭載×1チャンネル |
| 電源方式 | PoC（CVIのみ）/ DC12V±30％ |
| 消費電力 | 最大3.7W（DC12V、赤外線オン）、PoC（AF） |
| 動作環境 | 【温度】‒40 ～ 60℃ 【湿度】95％未満（非結露） |
| 保管環境 | 【温度】‒40 ～ 60℃ 【湿度】95％未満（非結露） |
| 耐性 | 防水・防塵（IP67） |
| 構造 材質 | 金属 |
| 寸法 | 【本体】70.0（直径）×165.5（奥行） mm |
| 重量 | 【本体】0.34 kg 【セット一式】0.42 kg |
| ※外観及び仕様は予告なく変更することがあります。 | |
設置工事させていただいた録画装置
※納入当時の機器であり、現在はモデルチェンジしている可能性もあります
特徴
- H.265+/H.265 デュアルストリームビデオ圧縮技術を採用
- 全チャンネルでのAIコーディングをサポート
- USBフラッシュへバックアップが可能
- HDCVI、AHD、TVI、CVBS、IPビデオ入力に対応
- 最大16チャンネルのIPカメラ入力を各チャンネル最大8MPまでサポート。最大128Mbpsの入力バンド幅
- 最大8チャンネルのアナログチャンネルで境界保護、最大8チャンネルでSMD plus、最大2チャンネルで人間の顔認識機能を提供
- IoTデバイスとPOSシステムの統合をサポート
- 全チャンネルでPoC.at・PoC.afカメラをサポート
| TSPOC008A54K 仕様 | |
| CH数 | 8CH |
| アナログカメラ入力 | BNCポート（HDCVI/AHD/TVI/CVBS対 応）×8 自動検出 |
| HDCVI入力 | 4K/6MP/5MP/4MP/1080P（25/30fps）、 720P（50/60fps・25/30fps） |
| IP入力 | IPCアクセス最大16チャンネル 初期値IP8チャンネル+8チャンネル（アナログチャンネル はIPチャンネルに変換）。【受信帯域幅】128Mbps【記録帯 域幅】128Mbps【送信帯域幅】128Mbps ※既存チャンネル以外にIPチャンネルを追加した場合、 AI機能（IVS、SMD、FACE）は無効に |
| フレームレート | ・メインストリーム 【4K】7fps 【6MP】10fps 【5MP】12fps 【4K-N/4MP/3MP】15fps 【4M-N/1080p/720p/960H/D1/CIF】25/30 fps ・サブストリーム 【960H】15fps 【D1/CIF】25/30fps |
| 録画モード | 通常、動体検知、インテリジェント、アラーム、POS |
| 映像出力インターフェース | HDMI×1ポート、VGA×1ポート |
| 解像度 | 【HDMI】1ポート（3840×2160、1920×1080、
1280×1024、1280×720） 【VGA】1ポート（1920×1080、1280×1024、 1280×720） |
| ネットワークインターフェース | RJ-45（10/100/1000Mbps）×1 |
| プロトコル | HTTP、HTTPS、TCP/IP、IPv4、RTSP、UDP、 SMTP、NTP、DHCP、DNS、DDNS、P2P |
| ストレージインターフェース | SATAポート×1（各最大16TB） ※HDDの最大容量は、環境温度によって異 なります。 |
| 電源方式 | DC53V / 1.812A |
| 消費電力（HDDなし） | 最大 10W |
| 寸法 | 【本体】325.0（幅）×55.0（高さ）×257.1（奥行）mm |
| 重量（HDDなし） | 【本体】1.20kg 【セット一式】2.36kg |
