2026/05/10 【工事実例】愛知県小牧市 個人様宅｜PoEカメラ7台設置とスマホ遠隔監視
敷地全体の防犯を強化。400万画素カメラで細部まで記録

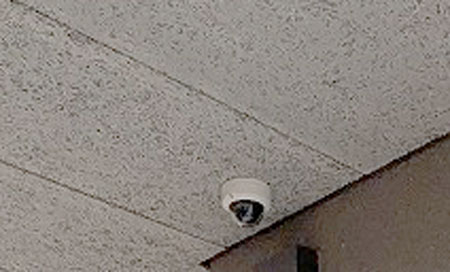

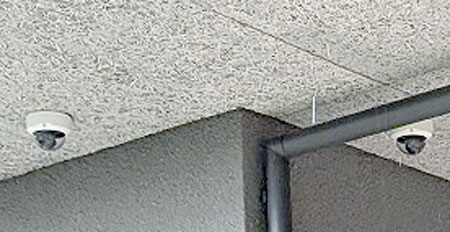

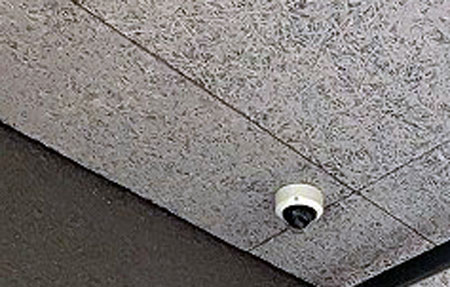

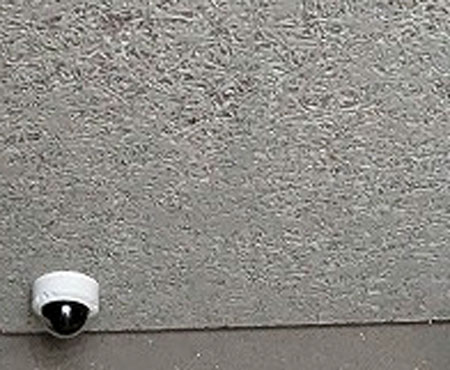

愛知県小牧市の個人様宅にて、PoEネットワークカメラ（IPカメラ）7台の導入工事を承りました。
今回の工事の目的と工夫

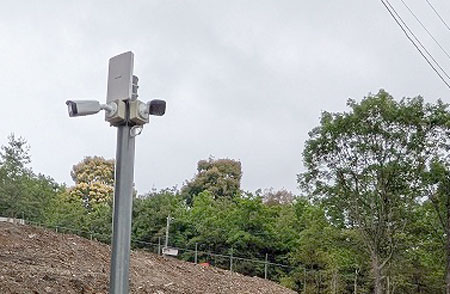

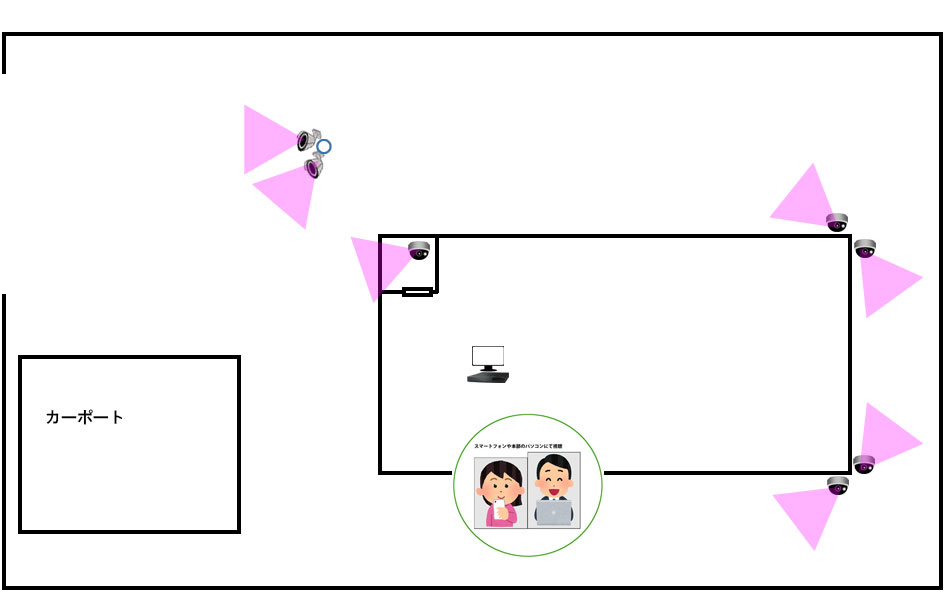

主な目的は「敷地全体の監視」および「出入口やカーポートの防犯」です。今回は新築家屋の建設中に配管を通しておいていただき、敷地出入口とカーポートを監視するカメラを設置する為のポールも事前に建柱しておいていただきました。 PoE給電方式を採用することで、複雑な電源工事を避け、既存の建物に負担をかけないスマートな配線を実現しました。
また、アプリによるスマホ遠隔監視設定も実施。安心をサポートします。
▼ 同様の施設での導入をご検討中の方へ
設置工事させていただいた防犯カメラ
※納入当時の機器であり、現在はモデルチェンジしている可能性もあります
特徴
- 4メガピクセル、1/1.8インチCMOSイメージセンサーを搭載し、低照度下でも高画質の映像を提供
- 最大4メガピクセル（2688 × 1520）解像度の映像を25/30 fpsで出力
- H.265コーデックにより、高圧縮率と超低ビットレートを実現
- 内蔵マルチコアライト搭載。最大照射距離はIR・ウォームライトそれぞれ50m
- ROIおよびSMART H.264+/H.265+、AI H.264/H.265のの柔軟なコーディングにより、さまざまな帯域幅とストレージ環境に適用可能
- 回転モード、WDR、3Dノイズリダクション、HLC、BLC、デジタルウォーターマーキングなど、さまざまな監視シーンに対応
- インテリジェント監視機能としての侵入検知、トリップワイヤー（ 2つの機能が車両と人間の分類と正確な検出をサポート）
- 各1チャンネルのアラームおよびオーディオ入出力
- 最大512GBのmicroSDカードに対応
- デュアルマイク、1チャンネルスピーカーを内蔵。双方向会話をサポート
- 12V DCまたはPoEにより電源供給が可能
- IP67等級の防水・防塵保護を提供
- 音と光によるアラーム（赤色 / 青色ライト）
- SMD 4.0
- SMDエリアは、アラームのトリガーとなるウォームライトエリアに設定可能

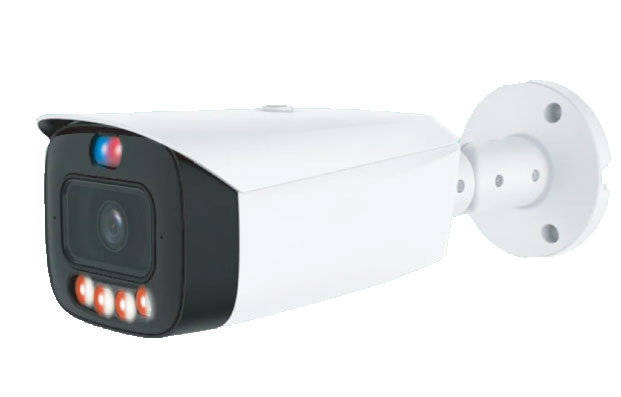

| TSB-4FL3P-IPC 仕様 | |
| イメージセンサー | 1/1.8インチCMOS |
| 最大解像度 | 2688(H)×1520(V) |
| 最低被写体照度 | カラー：0.0005 lux（F1.0 、30 IRE) 白黒：0.0004 lux（F1.0、30 IRE） 0 lux（照射器オン） |
| 照射距離 | >最大 50 m（IR、ウォームライト） |
| 照射器オン/オフ制御 | 自動、手動 |
| レンズタイプ | 単焦点レンズ |
| 焦点距離 | 2.8mm |
| 最大絞り | F1.0 |
| 画角 | 水平：111° 垂直；60° 対角：135° |
| IVS（境界保護） | 侵入検知、トリップワイヤー （車両と人間の分類と正確な検出をサポート） |
| SMD | SMD4.0 |
| ビデオ圧縮方式 | H.265; H.264; H.264H; H.264B; MJPEG (サブストリームでのみサポート) |
| フレームレート | メインストリーム：1-25/30 fps（2688 × 1520） サブストリーム：1–25/30 fps（1920 × 1080） サードストリーム：1–25/30 fps（1920 × 1080） ※上記は各ストリームの最大フレームレート。複数ストリームの場合の値は全体のエンコード容量に依存。 |
| 解像度 | 4M（2688 × 1520 / 2560 × 1440）、3M（2304 × 1296）、1080P（1920 × 1080）、 720P（1280 × 720）、D1（704 × 576 / 704 × 480）、VGA（640 × 480）、CIF（352 × 288 / 352 × 240） |
| 内蔵マイク | 有 |
| 内蔵スピーカー | 有 |
| プロトコル | IPv4; IPv6; HTTP; TCP; UDP; ARP; RTP; RTSP; RTCP; RTMP; SMTP; FTP; SFTP; DHCP; DNS; DDNS; QoS; UPnP; NTP;マルチキャスト; ICMP; IGMP; NFS; PPPoE; SNMP; P2P |
| 互換性 | ONVIF（プロファイルS、プロファイルG、プロファイルT）、CGI |
| 最大ユーザー数 | 20 (総帯域幅: 64 M) |
| ストレージ | FTP、SFTP、microSDカード（最大512 GB）、NAS |
| サイバーセキュリティ | ビデオ暗号化、ファームウェア暗号化、設定暗号化、ダイジェスト認証、WSSE、アカウントのロックアウト、セキュリティログ、IP/MACフィルタリング、X.509 証明書の作成とインポート、syslog、HTTPS、802.1X、信頼できるブート、信頼できる実行、信頼できるアップグレード |
| 電源 | DC12V / PoE+（802.3at） |
| 消費電力 | 通常：4.3 W (DC12V) 6.2 W (PoE) 最大（H.265 + WDR + ウォームライト + サイレンおよび光のアクティブ警告 + インテリジェンス オン）： 11.8 W（DC12V）、15.1W（PoE） |
| 動作環境 | -40°C 〜 60°C |
| 防護等級 | IP67 |
| 寸法 | 288.4mm×94.4mm×84.7mm(長さ×幅×高さ) |
| 重量 | 1.0kg |
| ※外観及び仕様は予告なく変更することがあります。 | |
設置工事させていただいた防犯カメラ
※納入当時の機器であり、現在はモデルチェンジしている可能性もあります
特徴
- 4メガピクセル 1/2.9インチ CMOS イメージセンサー。低照度でも高画質
- 最大 4メガピクセル（2560 × 1440）25/30fps、 4メガピクセル（2688 × 1520）20fpsの出力
- H.265 コーデックで、高圧縮率かつ超低ビットレート
- 最大照射距離30mの内蔵 IR LED
- ROIおよびSMART H.264+/H.265+の柔軟なコーディングにより、さまざまな帯域幅とストレージ環境に適用可能
- 回転モード、WDR、3Dノイズリダクション、HLC、BLC、デジタルウォーターマーキングなど、さまざまな監視シーンに対応
- インテリジェント監視機能としての侵入検知、トリップワイヤー（2つの機能が車両と人間の分類と正確な検出をサポート）
- 最大256GBのmicroSDカードに対応
- マイク内蔵
- DC12VまたはPoEによる電源供給
- IP67の保護等級
- SMD Plus
| TSD-4F2-IPC 仕様 | |
| イメージセンサー | 1/2.9インチCMOS |
| 最大解像度 | 2688(H)×1520(V) |
| 最低被写体照度 | カラー：0.006 lux（F1.6、30IRE） 白黒：0.0006 lux（F1.6、30IRE）0 lux（照射器オン） |
| S/N比 | >56dB |
| 照射距離 | 最大30m（IR LED） |
| レンズタイプ | 単焦点レンズ |
| 焦点距離 | 2.8mm |
| 最大絞り | F1.6 |
| 画角 | 水平：102° 垂直：54° 対角：121° |
| IVS（境界保護） | 侵入検知、トリップワイヤー （車両と人間の分類と正確な検出をサポート） |
| ビデオ圧縮方式 | H.264H、H.265、H.264、H.264B、MJPEG（サブストリームのみ対応） |
| フレームレート | メインストリーム：1-20 fps（2688 × 1520）、1-25/30 fps（2560 × 1440） サブストリーム：1–25 fps（704 × 576）、1–30 fps（704 × 480） ※上記は各ストリームの最大フレームレート。複数ストリームの場合の値は全体のエンコード容量に依存。 |
| 解像度 | 4M（2688 × 1520） 4M（2560 × 1440） 3M（2304 × 1296） 1080p（1920 × 1080） 1.3M（1280 × 960） 720p（1280 × 720） D1（704 × 576 / 704 × 480） VGA（640 × 480） CIF（352 × 288 / 352 × 240） |
| ビットレートコントロール | CBR/VBR |
| プライバシーマスク | 4エリア |
| 内蔵マイク | 有 |
| オーディオ圧縮方式 | G.711a; G.711Mu; PCM; G.726 |
| ストレージ | FTP、SFTP、microSDカード（最大256 GB） |
| 管理ソフトウェア | DSS; DMSS |
| モバイル接続 | iOS、Android |
| 電源 | DC12V / PoE（802.3af） |
| 消費電力 | 通常：2.3W（DC12V）2.9W（PoE） 最大（ICR + H.265 + 最大解像度 + メインストリーム + 最大照明 + WDR + IVS）：5W（DC12V）6W（PoE） |
| 動作温度 | -40°C 〜 60°C |
| 動作湿度 | ≤95% |
| 防護規格 | IP67 |
| カバー材質 | 金属 |
| 寸法 | 81.0mm×Φ109.9mm |
| 重量 | 0.49kg |
| ※外観及び仕様は予告なく変更することがあります。 | |

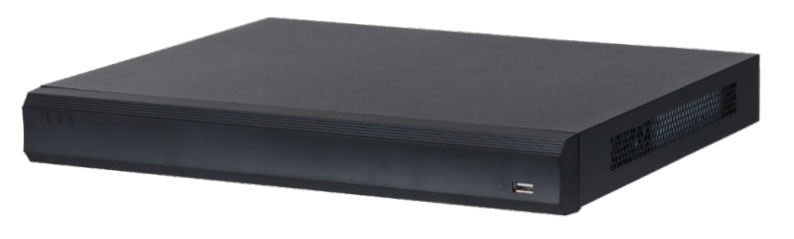

設置工事させていただいた録画装置
※納入当時の機器であり、現在はモデルチェンジしている可能性もあります
特徴
- Smart H.265+、H.265、Smart H.264+、H.264、MJPEGのデコード形式
- 最大32×1080p@30fpsまたは16×4MP@30fpsのデコーディング能力
- 最大384Mbpsの受信・録音・送信帯域幅
- 最大32MPの解像度のIPカメラをサポート
- 最大16チャンネルのアーキュピックをサポート
- N + M クラスターをサポート
- レコーダーによるAI機能：2チャンネルの顔検出と顔認識、4チャンネルの境界保護、8チャンネルのSMD Plus
- カメラによるAI機能（顔検出および認識、境界保護、SMD Plus、メタデータ、ANPR、人数カウント）をサポート
- 新しいセキュリティ基準に対応
| TS-eP016-A5-VR 仕様 | |
| カメラ接続台数 | 16台 |
| 圧縮方式 | スマートH.265+、H.265、スマートH.264+、 H.264、MJPEG |
| ネットワーク帯域幅 | 【AI無効】384Mbps 【AI有効】200Mbps |
| 解像度 | 32MP、24MP、16MP、12MP、8MP、5MP、 4MP、1080p、720p、D1、CIF、QCIF |
| デコード機能 AI無効 | 【2ch】32MP（25fps）、24MP（25fps） 【4ch】16MP（30fps） 【5ch】12MP（30fps） 【8ch】8MP（30fps） 【12ch】5MP（30fps） 【16ch】4MP（30fps） |
| デコード機能 AI有効 | 【1ch】32MP（25fps）、24MP（25fps） 【2ch】16MP（30fps） 【4ch】12MP（30fps） 【6ch】8MP（30fps） 【8ch】5MP（30fps） 【12ch】4MP（30fps） |
| 画面出力 | HDMI：1ポート：3840×2160、1920×1080、
1280×1024、1280×720 VGA：1ポート：1920×1080、1280×1024、 1280×720 |
| 画面分割表示 | 【第1画面】1/4/8/9/16 【第2画面】1/4/8/9/16 |
| 音声圧縮方式 | G.711a、G.711u、PCM、G726 |
| 音声ポート | 【入力】RCA×1ポート 【出力】RCA×1ポート |
| 録画方式 | 手動録画、動体検知録画、スマート録画、アラーム録画、POS |
| バックアップ | USBデバイス、ネットワーク |
| 同時再生 | 最大16ch |
| ネットワーク互換性 | ONVIF22.12（プロファイルT/S/G）、CGI、SDK |
| ストレージ | 2 SATA ポート、各ディスク最大 20 TB（最大 HDD 容量は環境温度によって異なります） |
| PoEポート | 16ポート（10/100Mbps、IEEE802.3af/at） 1～8ポート(ePoEをサポート) |
| 電源方式 | AC100～240V、47～63Hz |
| 消費電力 | 最大10W（HDDなし） 【本体】最大10W 【PoE】最大25.5W（シングルポート） 【合計定格電力】130W |
| 動作環境 | 【温度】-10 ～ 55℃ 【湿度】10 ～ 93% |
| 寸法 | 【本体】375.0（幅）×329.3（奥行）×53.0（高さ）mm 【外箱】449.0×421.0×170.0mm |
| 重量 | 【本体】2.66kg 【セット一式】3.82kg |
