【小牧市】グループホームの徘徊対策｜防犯カメラ5台の設置工事事例

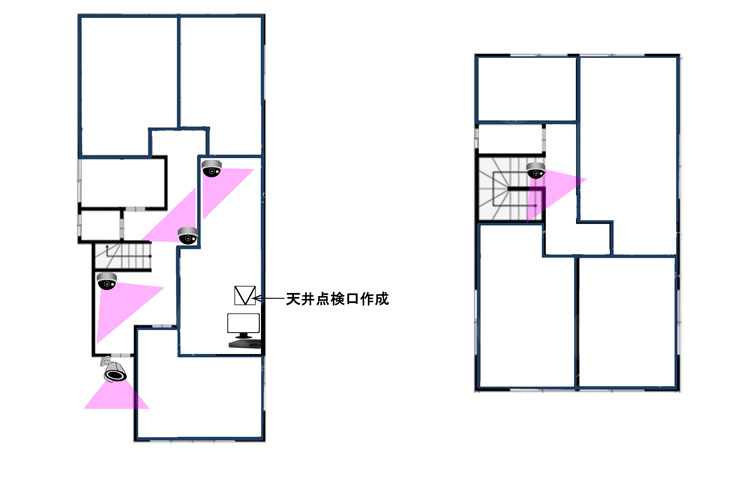

愛知県小牧市のグループホーム様にて、入居者様の安全を守るためのPOEネットワーク防犯カメラ（計5台）の設置工事を承りました。
このようなお悩みを解決しました
- 入居者様の徘徊や無許可外出を早期に発見したい
- 共有スペースでの転倒やトラブルの記録を残したい
- 夜間や別棟からでもスマホでリアルタイム監視したい
設置工事させていただいた防犯カメラ
※納入当時の機器であり、現在はモデルチェンジしている可能性もあります
特徴
- 4メガピクセル 1/2.9インチ CMOS イメージセンサー。低照度でも高画質
- 最大 4メガピクセル（2688 × 1520）20fpsおよび2560 × 1440 25/30fpsの出力
- H.265 コーデックで、高圧縮率かつ超低ビットレート
- 最大照射距離30mの内蔵 IR LED
- ROIおよびSMART H.264+/H.265+の柔軟なコーディングにより、さまざまな帯域幅とストレージ環境に適用可能
- 回転モード、WDR、3Dノイズリダクション、HLC、BLC、デジタルウォーターマーキングなど、さまざまな監視シーンに対応
- インテリジェント監視機能としての侵入検知、トリップワイヤー（2つの機能が車両と人間の分類と正確な検出をサポート）
- 最大256GBのmicroSDカードに対応
- マイク内蔵
- DC12VまたはPoEによる電源供給
- IP67の保護等級
- SMD Plus
| TSB-4F2-IPC 仕様 | |
| 最大解像度 | 2688(H)×1520(V) |
| 最低被写体照度 | カラー：0.006 lux（F1.6、30IRE） 白黒：0.0006 lux（F1.6、30IRE）0 lux（照射器オン） |
| 照射距離 | 最大30m（IR LED） |
| レンズタイプ | 単焦点レンズ |
| 画角 | 水平：95° 垂直：52° 対角：114° |
| IVS（境界保護） | 侵入検知、トリップワイヤー （車両と人間の分類と正確な検出をサポート） |
| ビデオ圧縮方式 | H.264H、H.265、H.264、H.264B、MJPEG（サブストリームのみ対応） |
| フレームレート | メインストリーム：1-20 fps（2688 × 1520）、1-25/30 fps（2560 × 1440） サブストリーム：1–25 fps（704 × 576）、1–30 fps（704 × 480） ※上記は各ストリームの最大フレームレート。複数ストリームの場合の値は全体のエンコード容量に依存。 |
| 解像度 | 4M（2688 × 1520） 4M（2560 × 1440） 3M（2304 × 1296） 1080p（1920 × 1080） 1.3M（1280 × 960） 720p（1280 × 720） D1（704 × 576 / 704 × 480） VGA（640 × 480） CIF（352 × 288 / 352 × 240） |
| 内蔵マイク | 有 |
| ストレージ | FTP、SFTP、microSDカード（最大256 GB） |
| 電源 | DC12V / PoE（802.3af） |
| 消費電力 | 通常：2.5W（DC12V）3.3 W（PoE） 最大（ICR + H.265 + 最大解像度 + メインストリーム + 最大照明 + WDR + IVS）：4.2 W（DC12V）5.1 W（PoE） |
| 防護規格 | IP67 |
| 寸法 | 166.2mm×70mm×70mm |
| 重量 | 0.59kg |
| ※外観及び仕様は予告なく変更することがあります。 | |
設置工事させていただいた防犯カメラ
※納入当時の機器であり、現在はモデルチェンジしている可能性もあります
特徴
- 4メガピクセル 1/2.9インチ CMOS イメージセンサー。低照度でも高画質
- 最大 4メガピクセル（2560 × 1440）25/30fps、 4メガピクセル（2688 × 1520）20fpsの出力
- H.265 コーデックで、高圧縮率かつ超低ビットレート
- 最大照射距離30mの内蔵 IR LED
- ROIおよびSMART H.264+/H.265+の柔軟なコーディングにより、さまざまな帯域幅とストレージ環境に適用可能
- 回転モード、WDR、3Dノイズリダクション、HLC、BLC、デジタルウォーターマーキングなど、さまざまな監視シーンに対応
- インテリジェント監視機能としての侵入検知、トリップワイヤー（2つの機能が車両と人間の分類と正確な検出をサポート）
- 最大256GBのmicroSDカードに対応
- マイク内蔵
- DC12VまたはPoEによる電源供給
- IP67の保護等級
- SMD Plus
| TSD-4F2-IPC 仕様 | |
| イメージセンサー | 1/2.9インチCMOS |
| 最大解像度 | 2688(H)×1520(V) |
| 最低被写体照度 | カラー：0.006 lux（F1.6、30IRE） 白黒：0.0006 lux（F1.6、30IRE）0 lux（照射器オン） |
| 照射距離 | 最大30m（IR LED） |
| レンズタイプ | 単焦点レンズ |
| 画角 | 水平：102° 垂直：54° 対角：121° |
| IVS（境界保護） | 侵入検知、トリップワイヤー （車両と人間の分類と正確な検出をサポート） |
| ビデオ圧縮方式 | H.264H、H.265、H.264、H.264B、MJPEG（サブストリームのみ対応） |
| フレームレート | メインストリーム：1-20 fps（2688 × 1520）、1-25/30 fps（2560 × 1440） サブストリーム：1–25 fps（704 × 576）、1–30 fps（704 × 480） ※上記は各ストリームの最大フレームレート。複数ストリームの場合の値は全体のエンコード容量に依存。 |
| 解像度 | 4M（2688 × 1520） 4M（2560 × 1440） 3M（2304 × 1296） 1080p（1920 × 1080） 1.3M（1280 × 960） 720p（1280 × 720） D1（704 × 576 / 704 × 480） VGA（640 × 480） CIF（352 × 288 / 352 × 240） |
| 内蔵マイク | 有 |
| ストレージ | FTP、SFTP、microSDカード（最大256 GB） |
| 電源 | DC12V / PoE（802.3af） |
| 消費電力 | 通常：2.3W（DC12V）2.9W（PoE） 最大（ICR + H.265 + 最大解像度 + メインストリーム + 最大照明 + WDR + IVS）：5W（DC12V）6W（PoE） |
| 防護規格 | IP67 |
| 寸法 | 81.0mm×Φ109.9mm |
| 重量 | 0.49kg |
| ※外観及び仕様は予告なく変更することがあります。 | |

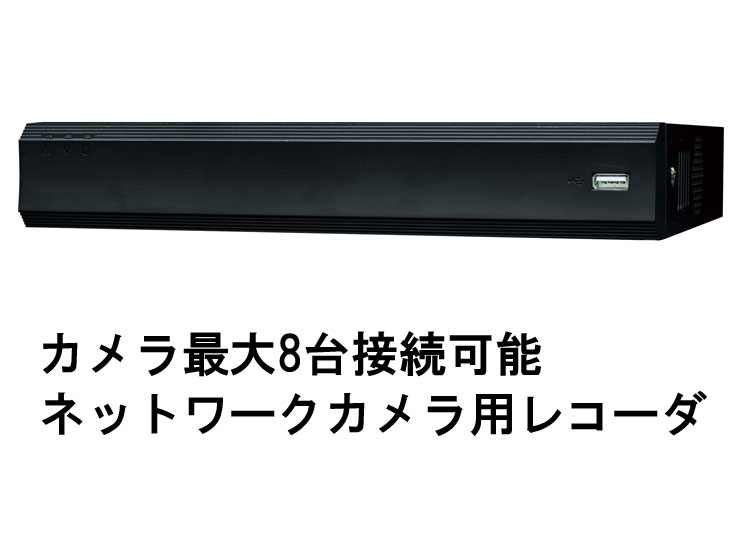

設置工事させていただいた録画装置
※納入当時の機器であり、現在はモデルチェンジしている可能性もあります
特徴
- 最大8台までのIPカメラを接続可能
- 最大16メガピクセル解像度録画対応
- カメラへPoE給電可能なハードディスクレコーダー
- H.265圧縮規格対応
- ハードディスク最大16TB搭載可能(標準2TB搭載)
- 動体検知・スマート検知・アラーム検知録画対応
- ウェブアプリケーション(ローカル・リモート)・PCアプリケーションで離れた場所から管理可能
| NVR08U 仕様 | |
| カメラ接続台数 | 8台 |
| 最大入力帯域幅 | 約80Mbps |
| 圧縮方式 | H.265 / H.264/ MJPEG(サブストリーム) |
| 解像度 | 16MP/12MB/8MP/5MP/4MP/3MP/1080P/ 720P |
| フレームレート | 1～30fps ※使用するカメラによって異なります。 |
| データバックアップ | USBドライブ：最大64GB HDD：最大4TB（FAT32フォーマット) |
| 同時再生 | 最大4台 |
| ハードディスク | SATA×1 標準2TB内蔵 最大16TB |
| プロトコル | HTTP/HTTPS/TCP/IP/UPnP/ SNMP/UDP/SMTP/NTP/DHCP /DNS/IPFilter/PPPoe/DDNS/ FTP/Alarm Server/IP Search/ P2P/auto register |
| 同時アクセス数 | 3ユーザー (弊社5MPカメラを使用し、メインストリーム初期設定時の場合) |
| 映像出力端子 | HDMI：4K/1080P/1280ｘ1024/1280ｘ720 VGA：1920x1080/1280x1024/1280x720 |
| 音声入出力端子 | 音声入力RCA×1 音声出力RCA×1 |
| アラーム入出力端子 | － |
| 電源 | DC53V/1.8A |
| 消費電力 | 最大約95W |
| 寸法 | 約W260mm×H225.5mm×D46.2mm |
| 重量 | 約1350g ※標準2TBHDD搭載時 |
