2025/11/15 名古屋市中村区 個人様宅 POCワンケーブルカメラ設置の実例

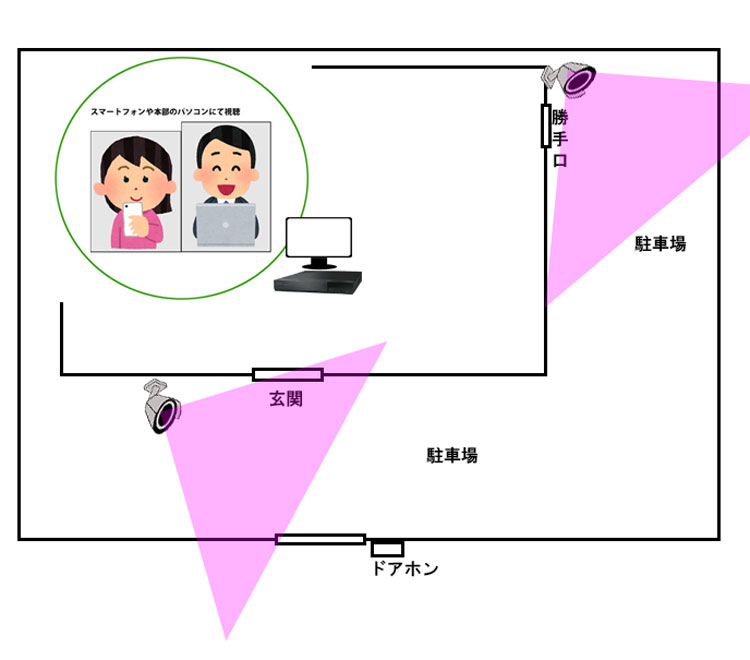

名古屋市中村区の個人様宅へPOCワンケーブルカメラ2台の設置工事をさせていただきました。
駐車場の防犯と玄関前の来訪者の確認が主目的です。駐車場側は目の前の交差点も映るように設置しました。
ご夫婦のスマホで視聴できるよう遠隔監視設定も行いました。
設置工事させていただいた防犯カメラ
※納入当時の機器であり、現在はモデルチェンジしている可能性もあります
特徴
- 最大 5メガピクセル（16:9） 25fpsの出力
- CVI / CVBS / AHD / TVIの切り替え可能
- 2.8 mm 単焦点レンズ
- 最大30mの照射距離のIR（Smart IR）
- 内蔵マイク
- IP67等級の防水・防塵保護
- PoC（CVI）およびDC12V±30%に対応
| TSB-5F-POC 仕様 | |
| イメージセンサー | 1/2.7インチ 5メガピクセル CMOS |
| 最大解像度（H×V） | 2880 × 1620 |
| 最低被写体照度 | 【カラー】0.005 Lux（30IRE） 【白黒】0 Lux（照射器オン） |
| S/N比 | 65 dB を超える |
| 赤外線照射距離 | 最大 30 m |
| レンズ | 単焦点レンズ |
| 焦点距離 | 2.8mm |
| アイリス | F1.6（固定） |
| 画角 | 【水平】111°【垂直】58°【対角】132° |
| フレームレート | CVI：5M（25fps）、4M（30fps）、1080P（30fps） AHD：4M（30fps） TVI：4M（30fps） CVBS：960H |
| 解像度 | 【5M】2880×1620 【4M】2560×1440 【1080P】1920×1080 【960H】960×576、960×480 |
| 出力 | BNCポート（対応信号：CVI / TVI / AHD / CVBS）×1ポート |
| プライバシーマスク | オフ / オン（長方形で8エリアまで） |
| マイク機能 | 内臓マイク搭載×1チャンネル |
| 電源方式 | PoC（CVIのみ）/ DC12V±30％ |
| 消費電力 | 最大3.7W（DC12V、赤外線オン）、PoC（AF） |
| 動作環境 | 【温度】‒40 ～ 60℃ 【湿度】95％未満（非結露） |
| 保管環境 | 【温度】‒40 ～ 60℃ 【湿度】95％未満（非結露） |
| 耐性 | 防水・防塵（IP67） |
| 構造 材質 | 金属 |
| 寸法 | 【本体】70.0（直径）×165.5（奥行） mm |
| 重量 | 【本体】0.34 kg 【セット一式】0.42 kg |
| ※外観及び仕様は予告なく変更することがあります。 | |
設置工事させていただいた録画装置
※納入当時の機器であり、現在はモデルチェンジしている可能性もあります
特徴
- 従来ワンケーブルカメラで別途必要とする電源ユニットがレコーダーに内蔵
- ワンケーブルPOCカメラ最大4台の映像を5M-Nの解像度で録画可能
- USBフラッシュへバックアップが可能
- マウス操作対応で直感的な操作が可能
- ワンケーブルPOCカメラへの電源供給最大300m延長可能(同軸ケーブル5CFB)
- 録画方式H.265を採用し、優れた画質での録画が可能
- 標準で2TBのハードディスクを標準搭載し、長時間の録画可能
- 録画データをUSBメモリーへ保存し、パソコンでの再生が可能
- カレンダー画面からの簡単検索再生が可能
- 遠隔監視対応（スマートフォン・PCブラウザ・PCソフト）
- 簡単遠隔監視設定(P2P方式採用)
- 録画中のメニュー操作が可能
- UTC機能（同軸制御）対応のPOCカメラのメニュー設定とレンズのズームが遠隔操作にて可能
| DVRPOC04 仕様 | |
| 映像入力 | 4 チャンネル BNC.J |
| 映像出力 | HD OUT : 最大1920×1080 VGA : 最大1920×1080 |
| 音声 | 入力 :1 チャンネル RCA.J 出力 :1 チャンネル RCA.J |
| 画面表示 | 解像度 :5MP 画面モード: 1画面 / 4画面 /6画面 (IPカメラ拡張モード時) |
| 録画 | 映像圧縮方式 :H.265 / H.265+ / H.264 / H.264+ 解像度 :5M-N / 4M-N / 1080P / 720P フレームレート :1～15fps 画質 : ビットレート モード :常時録画 / スケジュール録画 / 動体検知録画 / センサー録画 / アラーム録画 / 手動録画 |
| 再生 | 再生速度 : 1/16、1/8、1/4、1/2、×1、×2、×4、×8、×16 同時再生 : 最大4 チャンネル |
| バックアップ | USBドライブ (FAT32 フォーマット 最大3TB) |
| ネットワーク | プロトコル : HTTP、HTTPS、IPv4/v6、SNMP、TCP/IP、PPPoE、DHCP、NTP、DDNS、FTP、UPnP、RTSP、UDP、SMTP、P2P ブラウザ： Edge/Chorme |
| 内蔵ハードディスク | SATA 2TB × 1 （最大10TB まで増設可能 ※有償） |
| 消費電力 | 最大約50W |
| 電源 | 最大約 DC53V / 1.81A |
| 使用動作温湿度範囲 | 0～40℃ / 20～80％RH |
| 重量 | 約1760g |
| 寸法 | 約325(W)x55(H)x255.1(D)mm |
| 付属品 | ACアダプタ / HDMIケーブル / マウス / AC100Vコンセント変換アダプタ |
