2023/08/31 名古屋市中区の学習塾様 ドーム型IPカメラ設置の実例

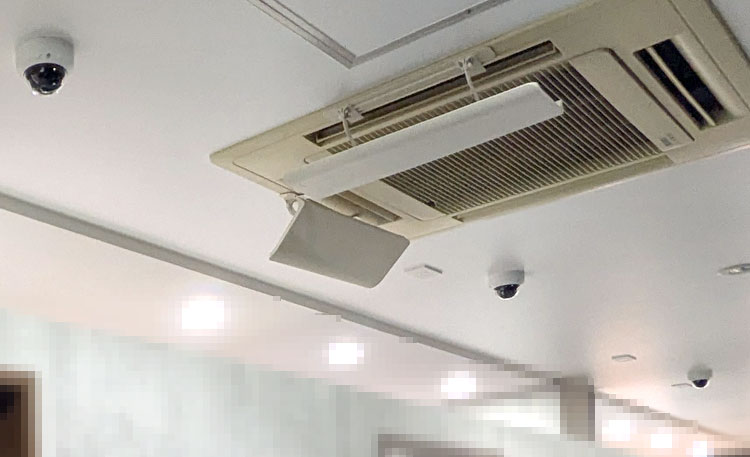

名古屋市中区の学習塾様へドーム型ネットワーク防犯カメラ25台の設置工事をさせていただきました。

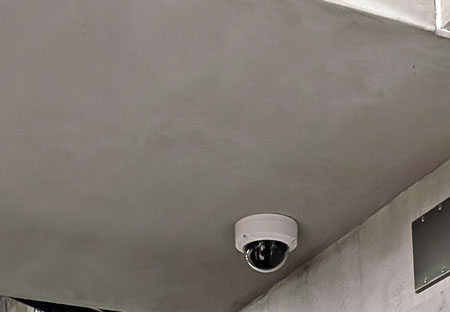

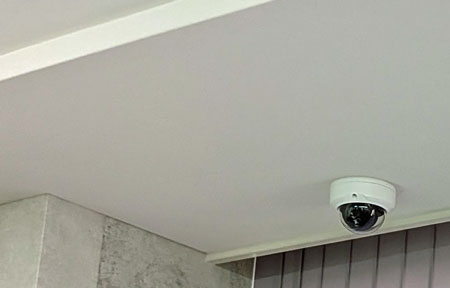

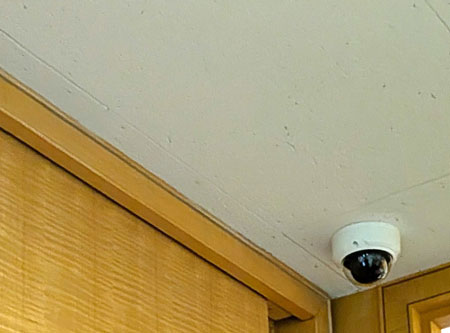

各通路や教室、自習室、共用スペース等に設置させていただきました。

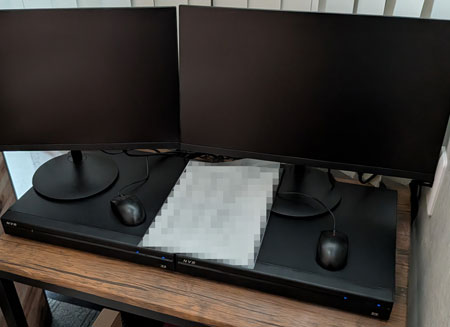

25台のカメラを16chレコーダ2台に割り振って映像表示、録画しております。
オーナー様のスマホで遠隔視聴できるように設定しました。

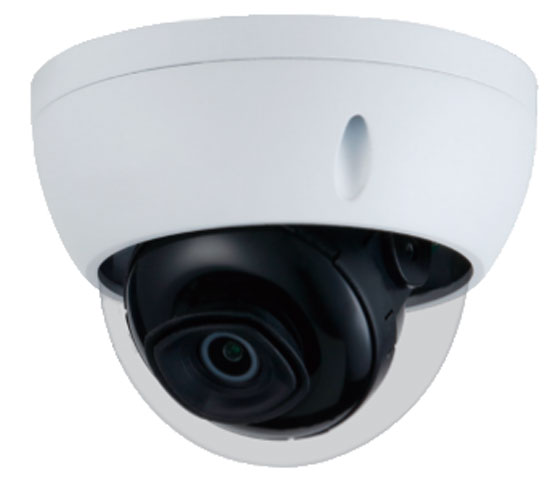

設置工事させていただいた防犯カメラ
※納入当時の機器であり、現在はモデルチェンジしている可能性もあります
特徴
- 200万画素ハイビジョン防犯カメラ
- 1/2.7インチCMOSイメージセンサー
- 解像度 1920×1080
- IR距離：最大30m（内蔵IR LED）
- さまざまなモニタリングシーンに適用可能
- 異常検出時にアラートを鳴らしてお知らせ
- microSDカード利用可能（最大256GB）
- マイク内蔵
- 耐性 防水・防塵（IP67）、耐衝撃（IK10）
| TSD2FIPC 仕様 | |
| イメージセンサー | 1/2.8インチ2メガピクセルプログレッシブCMOS |
| 解像度 | 1920×1080 |
| レンズ | 2.8mm |
| 水平視野角 | 約106° |
| S/N比 | 56dB以上 |
| 映像圧縮方式 | H.265、H.264、H.264H、H.264B、MJPEG（サブストリームのみ対応） |
| フレームレート（最大） | 【メインストリーム】1920×1080（25/30fps） 704×576（25fps） 【サブストリーム】704×480（30fps） |
| 動体検知 | オフ/オン（長方形で4エリアまで可能） |
| プライバシーマスク | 対応（4エリアまで） |
| ネットワーク互換性 | ONVIF（プロファイルS /プロファイルG /プロファイルT）、CGI、P2P、マイルストーン、 Genetec |
| 最大ユーザー数 | 6 (総帯域幅: 36M) |
| ストレージ | FTP、SFTP、microSDカード（最大256GB 対応） |
| ブラウザ接続 | IE、Chrome、Firefox |
| モバイル接続 | iOS、Android |
| 電源方式 | DC12V / PoE（802.3af） |
| 消費電力 | 通常：1.9W（DC12V）2.5 W（PoE） 最大（ICR + H.265 + WDR + 最大照明 + インテリジェンス オン）：4.7 W（DC12V）5.6 W（PoE） |
| 寸法 | 81.0mm×Φ109.9mm |
| 重量 | 0.49kg |
設置工事させていただいた録画装置
※納入当時の機器であり、現在はモデルチェンジしている可能性もあります
特徴
- Smart H.265+、H.265、Smart H.264+、H.264、MJPEGのデコード形式
- 最大8×1080p@30fpsまたは2×8MP@30fpsのデコーディング能力
- 受信160Mbps、録音160Mbps、送信80Mbpsの最大帯域幅
- 最大12MPの解像度のIPカメラをサポート
- レコーダーによるAI機能：4チャンネルのSMD Plus
- カメラによるAI機能（顔検出および認識、境界保護、SMD Plus、人数カウント、ステレオ解析、ヒートマップ）をサポート
- EPTZに対応し、ワンクリックで設定および解除が可能
| TS-P016VR-S3 仕様 | |
| カメラ接続台数 | 166.2mm |
| 圧縮方式 | スマートH.265+、H.265、スマートH.264+、 H.264 |
| ネットワーク帯域幅 | AI無効:最大160Mbpsの着信帯域幅、160Mbpsの着信帯域幅 & 80Mbpsの発信帯域幅 AI有効：最大80Mbpsの着信帯域幅、80Mbpsの着信帯域幅 & 60Mbpsの発信帯域幅 |
| 解像度 | 12MP、8MP、6MP、5MP、4MP、3MP、1080p、960p、720p、D1、CIF、QCIF |
| デコード機能 | AI無効：【1ch】12MP（30fps） 【2ch】8MP（30fps） 【3ch】5MP（30fps） 【4ch】4MP（30fps） 【8ch】1080p（30fps） AI有効：【1ch】12MP（30fps）8MP@30fps 【2ch】5MP（30fps） 【3ch】4MP（30fps） 【7ch】1080p（30fps） |
| 画面出力 | HDMI：1ポート：3840×2160、1920×1080、1280×1024、1280×720 VGA：1ポート：1920×1080、1280×1024、1280×720 |
| 画面分割表示 | 【第1画面】1/4/8/9/16 【第2画面】1/4/8/9/16 |
| 音声圧縮方式 | G.711a、G.711u、PCM、G726 |
| 音声ポート | 【入力】RCA×1ポート 【出力】RCA×1ポート |
| 録画方式 | 手動録画、動体検知録画、スマート録画、アラーム録画 |
| 同時再生 | 最大16ch |
| ネットワークプロトコル | HT TP、HT TPS、TCP/IP、IP v4/IP v6、 UPnP、SNMP、UDP、SMTP、NTP、DHCP、 DNS、IPフィルター、DDNS、FTP、 アラームサーバー、IP検索、P2P、自動登録 |
| ネットワーク互換性 | ONVIF22.12（プロファイルT/S/G）、CGI、SDK |
| モバイル接続 | iOS、Android |
| ブラウザ接続 | Chrome、IE、Safari、Edge、Firefox |
| ストレージ | ハードディスク SATA×2、最大20TB/台 |
| PoEポート | 16ポート（10/100Mbps、IEEE802.3af/at） |
| 電源方式 | AC100～240V、50/60Hz |
| 消費電力 | 最大10W（HDDなし） ※PoEの総出力電力は130W、単一ポートの最大出力電力は25.5W |
| 消費電力 | 最大10W（HDDは含まれていません） ※PoEの総出力電力は36W、単一ポートの 最大出力電力は25.5Wです。 |
| 動作環境 | 【温度】-10 ～ 55℃ 【湿度】10 ～ 93% |
| 寸法 | 【本体】375.0（幅）×327.9（奥行）×53.0（高さ）mm 【外箱】451.0×147.0×425.0mm |
| 重量 | 【本体】2.60kg 【セット一式】3.80kg |
