名古屋市港区 法人様 AHD防犯カメラ設置の実例139

AHDカメラの配置実例

以前にAHD防犯カメラを6台設置させていただきました名古屋市港区の法人様に新たにAHD防犯カメラを4台を増設させていただきました。

それに伴い録画装置も8台用から16台用に更新していただきました。

既設カメラの死角をなくす目的での設置です。

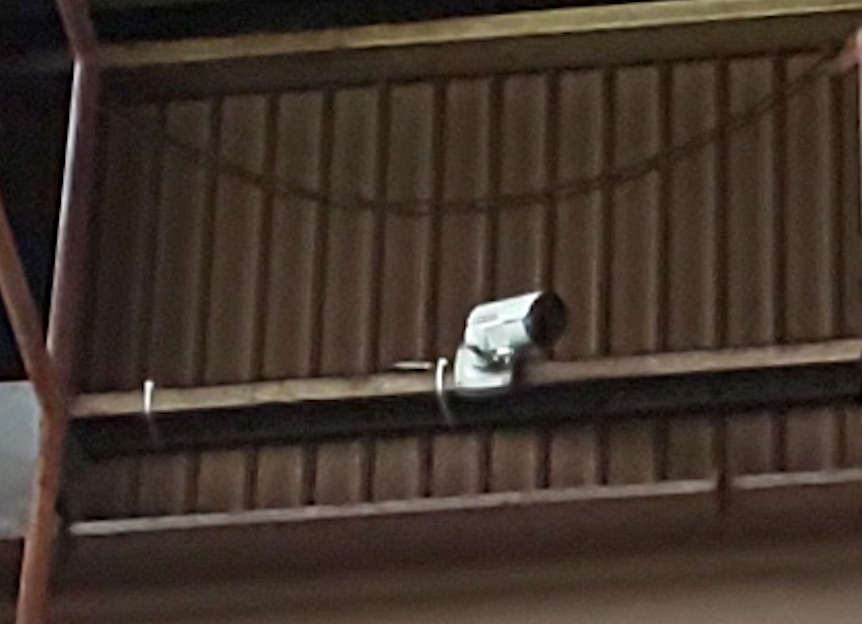

工場内にAHDカメラを設置、配線はCチャンの上をころがしてます
工場内にAHDカメラを設置

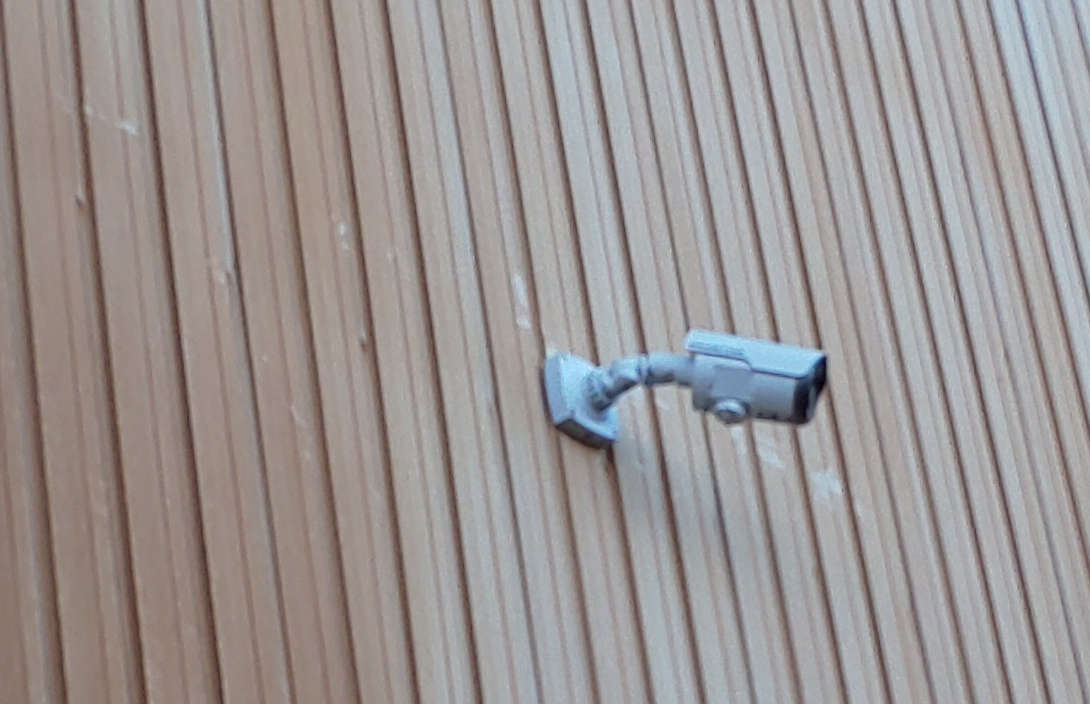

屋外に1台設置
工場内にAHDカメラを設置

3台のLED防犯灯は、暗くなったら自動的に点灯し明るくなったら消灯する、明るさセンサー搭載タイプとしました。防犯灯を設置した事で夜間でも鮮明な画像を得られます。

設置工事させていただいた防犯カメラ

※納入当時の機器であり、現在はモデルチェンジしている可能性もあります

【AHD2.0カメラ】 赤外線LED搭載 フルHD 屋外用224万画素高画質防犯カメラ catSC-A1020A 蜘蛛の巣ガード機能

特徴

  • フルHD 1920×1080のAHD2.0カメラ
  • 高画質映像をそのままに最長で約300m遠方まで送信可能(5C-FB同軸ケーブル使用時)
  • 赤外線LED搭載 屋内で最長50m、屋外で最長30mまで照射可能
  • 赤外線LEDは従来機よりも広範囲に広がる最新タイプ
  • バリフォーカルレンズ搭載(水平:約34.5~106.6°/上下:約19.5~56.6°)
  • WDR(ワイドダイナミックレンジ)回路搭載により、明暗差の大きな被写体の明度の映像と暗部の映像をデジタル合成して明るい部分も暗い部分も綺麗に再現可能
  • AHD/CVBS切替により、従来のアナログレコーダーへの出力も可能
  • 虫が嫌がる特殊な超音波で蜘蛛を寄せつきにくくする蜘蛛の巣ガード機能搭載
  • 防水規格IP66等級なので屋根のない屋外へも設置可能
  • 逆光補正機能
  • 保証期間は3年間
catSC-A1020A 仕様
解像度 AHD:1920×1080 / 1280×720
CVBS:700TVL
イメージセンサ 1/2.9インチ SONY 2Mega Exmor CMOS Sensor
画素数 総画素数:224万画素 有効画素数:219万画素
撮影範囲 水平:約34.5~106.6度
上下:約19.5~56.6度
赤外線照射時 最大約30m (屋内最大約50m)
動作可能周囲温度 -10~+50度
最低照度 白黒:0.1 lux
カラー:0.2 lux
赤外線照射時:0 lux
重量 約1066g
レンズ f=2.8~11mm
外形寸法 約90 (幅) x 100.5 (高) x 280 (奥) mm
電源 DC12V
消費電流 通常:150mA
赤外線照射時:約355mA
最大:375mA
逆光補正機能 有り
フリッカレス機能 有り
デイナイト機能 有り
WDR機能 有り
IP等級 IP66
※外観及び仕様は予告なく変更することがあります。

設置工事させていただいた録画装置(DVR)

※納入当時の機器であり、現在はモデルチェンジしている可能性もあります

5MPアナログHD対応 16chデジタルレコーダ catSR-A4016

特徴

  • HDMI、VGA、SPOT 同時出力サポート
  • カメラメニュー調整画面制御のためのCoCサポート(同軸ケーブルでカメラメニュー調整画面制御)
  • 速く手軽な検索モードを提供(日付/時刻、録画テーブル、イベント)
  • 480ips リアルタイム録画(Full HD 解像度基準)
  • eSATA(メイン録画拡張)インターフェースをサポート
  • 1 USB 3.0ポート装備、1 USB 2.0ポート装備(マウス、プリンタ、S/Wのアップグレードとバックアップ用)
  • 判り易いグラフィックユーザーインターフェース(GUI)と多言語提供
  • 完全な遠隔機能を提供 – 遠隔監視、遠隔検索、遠隔管理、双方向オーディオ
  • 自己診断機能を装備し、HDDなどシステムの状態をシステムイベントに通知。HDDの状態は、業界標準S.M.A.R.T.プロトコルを使用
  • 4チャンネルオーディオ録音、1チャンネルオーディオ再生
  • 保証期間は3年間
catSR-A4016 仕様
操作 赤外線リモコン、マウス
ビデオ|ビデオ入力 16ch(BNC)/ アナログ HD(AHD、TVI)1M、2M、3M、4M、5M、CVBS(NTSC、PAL)
ビデオ|ビデオ出力 HDMI:×1、VGA:×1、BNC(SPOT):×1
ビデオ|ディスプレイ解像度 HDMI:3840×2160、1920×1080、1440×990、1280×1024
VGA:1920×1080、1440×990、1280×1024
Composite:720×480(NTSC)、720×576(PAL)
ビデオ|表示速度 最大480ips
録画|録画解像度 5MP、4MP、3MP、1920×1080、1280×720、960×480、720×480、960×240、720×240、480×240、360×240
録画|フレームレート 480ips@1080P
録画|画像圧縮方式 H.264
録画|録画モード タイムラプス、イベント、プリイベント、パニック
再生|性能 4ch 1080P 同期再生
再生|検索モード タイムラプス、イベント、イベントログ、モーション、テキストイン
保存|HDD 内蔵:4TB(標準)/ 8TB / 12TB / 24TB(最大)
保存|バックアップ USB HDD、USBメモリ
保存|RAID
ネットワーク|クライアント接続ポート Fast Ethernet(Client)×1
ネットワーク|伝送速度 120ips@Full HD
ネットワーク|イベントアラーム Email(添付ファイル(.cbf、.MP4))、コールバック(遠隔ソフトウェア)
インターフェース|オーディオ入力 / 出力 4RCA / 1RCA+1HDMI
インターフェース|アラーム入力 / 出力 16 IN / 4 Realy Out
インターフェース|シリアルインターフェース RS232、RB485(Terminalb block)、USB 2.0×1、USB3.0×1、eSATA×1
一般|外形寸法 約430(幅)× 88(高)× 425(奥)㎜
一般|質量 約6,000g(HDD1個装着時)
一般|使用温度範囲 0~40℃(湿度90%未満 ※結露しないこと)
一般|電源(ACアダプタ) Input:AC100-240V、50
一般|消費電力 60Hz、1.2~0.6A、最大76W
保証期間 3年間
