名古屋市港区 個人様宅 防犯カメラ設置の実例3

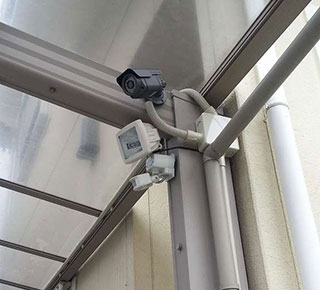

名古屋市港区の個人様宅に屋外対応の41万画素アナログ式防犯カメラ4台、1TBハードディスク搭載録画装置を設置工事させていただきました。
建物の東面にも窓がありますので本当はこの面も監視した方がより効果が高いのですが、今回のお客様は駐車場を含めた屋外に趣味の道具があり、それらを重点的に監視したいとのご要望でこのようなカメラの配置となりました。
設置工事させていただいた防犯カメラ
※納入当時の機器であり、現在はモデルチェンジしている可能性もあります
特徴
- 24個の赤外線LEDにて暗闇も監視
- 有効赤外線照射距離は最大20m
- 防雨仕様（防水性能：IP65）で屋外設置可能
- ルーフ搭載により夏の強い日差しによる熱暴走や、風雨からカメラを防護します
- 水平視野角約66°
- 保証期間は3年間
| 防雨型赤外線LED搭載カラーカメラ catFC-H250 仕様 | |
| イメージセンサー | 1/3インチカラー SONY SUPER HAD CCD |
| 解像度 | 540TVライン |
| 画素数 | 41万画素 |
| 撮影範囲 | 水平：約66度／上下：約49度 |
| 動作可能周囲温度 | －10～＋50度 |
| 最低照度 | 0.1Lux（赤外線照射時：0Lux） |
| 重量 | 約700g |
| レンズ | f=4.0mm |
| LED個数 | 24個 |
| 赤外線照射距離 | 約20m |
| S/N比 | 50dB以上 |
| 外形寸法 | 約70（幅）×95（高）×170（奥）mm |
| 電源 | DC12V |
| 消費電流 | 約150mA （赤外線照射時：約350mA） |
| オートゲインコントロール | 有り |
| 逆行補正機能 | 有り（WDR機能） |
| フリッカレス機能 | 無し |
設置工事させていただいた録画装置（DVR）
※納入当時の機器であり、現在はモデルチェンジしている可能性もあります
特徴
- 最新の圧縮技術H.264方式で優れた画質での保存が可能
- 2TBのハードディスクを標準搭載、長時間の録画が可能
- 4チャンネル960H（15フレーム）録画が可能
- カメラ4台まで接続可能、画面4分割機能搭載でフレーム再生も可能
- 画面に動きがあったときだけの録画が可能
- 録画映像の再生が簡単
- HDMI／VGA／BNC映像出力端子搭載
- ネットワーク対応、スマートフォンによる遠隔監視にも対応
- その他豊富な機能を搭載
- 保証期間は1年間
| 4ch DVR VDHDXD224 仕様 | |
| 内蔵ハードディスク | SATA 2TBｘ1台 |
| 映像方式 | H.264 |
| 映像入力端子 | 4CH BNC |
| 映像出力端子 | 3CH BNC/VGA/HDMI |
| 音声入力端子 | 4CH RCA |
| 音声出力端子 | 1CH RCA |
| 録画速度 | 1～30フレーム/秒 （960Hは15フレーム/秒） |
| 画質設定 | 4段階 |
| 画面解像度 | 最大1920×1080 |
| 録画解像度 | 960H/D1/HD1/CIF |
| 録画モード | 常時録画／スケジュール録画／モーション録画／手動録画 |
| センサー入力 | なし |
| アラーム出力 | なし |
| 電源 | DC12V±1V |
| 消費電流 | 最大2A |
| 寸法 | 222（W）×50（H)×215（D)mm |
| 重量 | 約1350g |
| 付属品 | ACアダプタ／AVコード／リモコン／マウス／専用ソフト |
| 動作温湿度範囲 | 0～46℃／20～80％ |
| 表示言語 | 28ヶ国語 |
